鉄鋼業の厳しい使用環境で培われた高信頼技術で造るロードセル。
優れた開発力で多様なニーズに即応します。

POINT 1
ロードセルは独自開発・自社生産
POINT 2
圧縮型や軸受型、振れ止め一体型など、豊富な製品ラインナップ
POINT 3
定格荷重300tfの大荷重用や、耐圧防爆構造のロードセルも製作
POINT 4
単独で使用する力測定、複数個用いるはかりなど、用途の特性に合ったロードセルを設計・開発


製品一覧表

● 標準仕様品  ★ 受注生産品

形状 形式 定格荷重(kgf) 定格荷重(tf) 精度
(非直線性)
(%)
20 30 50 100 200 300 500 1 2 5 10 20 30 50 100 200 300
DF DF                     0.05
DF-KE DF-KE                       0.05
DFS DFS                           0.05
DFS-KE DFS-KE                           0.05
CB CB                       0.1~0.2
HR HR                 0.1~0.2
HR-II HR-II                     0.02~0.03
ZT ZT                           0.03
ZR ZR                       0.02~0.03
ZR-KE ZR-KE                               0.02
BH BH                         0.1~0.2
40
60
CT CT                           0.1
水平力検出
TM-H
TM-H                               0.2
垂直力検出
TM-V
TM-V                             0.2
SPL SPL                     2~4
KM KM                 0.2~0.3
KS KS                       2
KB KB                     0.03
形状 形式 20 30 50 100 200 300 500 1 2 5 10 20 30 50 100 200 300 精度
(非直線性)
(%)


防爆ロードセル一覧表

形状 形式 定格荷重(kgf) 定格荷重(tf) 精度
(非直線性)
(%)
20 30 50 100 200 300 500 1 2 5 10 20 30 50 100 200 300
DF-KE DF-KE                       0.05
DFS-KE DFS-KE                           0.05
ZR-KE ZR-KE                               0.02

振れ止め一体型ロードセル model DF・DF-KE

振れ止め一体型ロードセル model DF・DF-KE

オールステンレス製の防水型ロードセル。
タスキが不要な振れ止め機構付き。

用途例:ホッパスケール、台秤

POINT 1
オールステンレス製の防水型ロードセル
POINT 2
タスキ不要の振れ止め機構付き
POINT 3
設備設計が容易なコンパクト同一サイズ
POINT 4
耐圧防爆型も品揃え(防爆構造:ExdIIBT4)
POINT 5
タイプ I(写真)、タイプ II(上側取付板付)をラインアップ。
SPEC DOWNLOAD

振れ止め一体型ロードセル model DFS・DFS-KE

振れ止め一体型ロードセル model DFS・DFS-KE

コンパクトで軽量、設置が容易な振れ止め一体型ロードセル。

用途例:ホッパスケール、台秤

POINT 1
軽量&コンパクトで設置が容易
POINT 2
オールステンレス製で耐食性に富む
POINT 3
定格小容量からの品揃え
SPEC DOWNLOAD

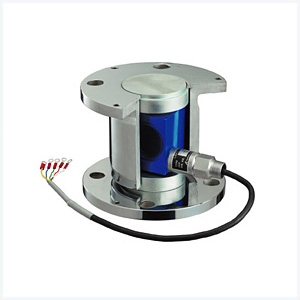

振れ止め一体型ロードセル model CB

振れ止め一体型ロードセル model CB

タスキ不要の振れ止め機構付き。定評のHR型ロードセルを一体化し、さらに使いやすくなりました。

用途例:ホッパ重量計

POINT 1
タスキ不要の振れ止め機構付き
POINT 2
定評のHR型ロードセルを一体化
POINT 3
定格490kN(50tf)の大容量まで品揃え
SPEC DOWNLOAD

圧縮型ロードセル model HR

圧縮型ロードセル model HR

コンパクトな角柱形圧縮タイプのロードセル。横荷重逃げ構造による自動調芯機構で、高精度を維持しています。

用途例:ホッパ重量計、クレーンスケール

POINT 1
コンパクトな角柱形圧縮タイプ
POINT 2
精度1/500~1/1000級
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
横荷重逃げ構造による自動調芯機構で、高精度を維持
SPEC DOWNLOAD

圧縮型ロードセル model HR II

圧縮型ロードセル model HR II

コンパクトな角柱形圧縮タイプ。高精度の1/3000~1/5000級ロードセル。

用途例:トラックスケール、ホッパスケール、台秤

POINT 1
コンパクトな角柱形圧縮タイプ
POINT 2
高精度1/3000~1/5000級
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
横荷重逃げ構造による自動調芯機構で、高精度を維持
SPEC DOWNLOAD

圧縮型ロードセル model ZR

圧縮型ロードセル model ZR

S字型剪断圧縮タイプの圧縮型ロードセル。1/3000~1/5000級の高精度を実現しました。

用途例:トラックスケール、ホッパスケール、台秤

POINT 1
S字型剪断圧縮タイプ
POINT 2
高精度1/3000~1/5000級
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
横荷重逃げ構造による自動調芯機構で、高精度を維持
SPEC DOWNLOAD

耐圧防爆型ロードセル model ZR-KE

耐圧防爆型ロードセル model ZR-KE

耐圧防爆型のロードセル。精度1/5000級の高精度型。

用途例:トラックスケール、ホッパスケール、台秤

POINT 1
耐圧防爆型(Exd II BT4)
POINT 2
精度1/5000級
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
横荷重逃げ構造による自動調芯機構で、高精度を維持
SPEC DOWNLOAD

引張型ロードセル model ZT

引張型ロードセル model ZT

S字型剪断引張タイプロードセル。 1/3000級の高精度型。

用途例:台秤、ホッパスケール

POINT 1
S字型剪断引張タイプ
POINT 2
高精度1/3000級
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
ユニバーサルジョイント付き
SPEC DOWNLOAD

シーブ軸受型ロードセル model BH

シーブ軸受型ロードセル model BH

軸組み込み用の軸受形圧縮タイプ。 偏芯荷重、傾斜荷重に強い構造のロードセル。

用途例:クレーンスケール、クレーン過荷重計

POINT 1
クレーンのシーブ軸受等、軸組み込み用の軸受形圧縮タイプ
POINT 2
精度1/500~1/1000級
POINT 3
偏芯荷重、傾斜荷重に強い構造
POINT 4
軸組込型のため寸法ロスが最小
SPEC DOWNLOAD

引張型ロードセル model CT

引張型ロードセル model CT

コンパクトな角柱形引張タイプのロードセル。負荷軸間距離が短く設定されています。

用途例:クレーンスケール、クレーン過荷重計

POINT 1
コンパクトな角柱形引張タイプ
POINT 2
精度1/1000級
POINT 3
負荷軸間距離が短い
POINT 4
安全率5の安全設計
POINT 5
クレーンの過荷重の検知に最適
SPEC DOWNLOAD

プレート型ロードセル model TM-H・TM-V

プレート型ロードセル model TM-H・TM-V

軸受下面に組み込めるシンプルなロードセル。水平または垂直分力のみを正確に検出するため、精度の高い張力測定が可能です。

用途例:テンションメーター、力測定

POINT 1
軸受下面に組み込めるシンプルな構造
POINT 2
水平または垂直分力のみを正確に検出するため、精度の高い張力測定が可能
POINT 3
防水密閉溶接構造で耐環境型、窒素ガス封入
POINT 4
高剛性
SPEC DOWNLOAD

プレート型ロードセル model SPL

プレート型ロードセル model SPL

軸受の下など、平面取付が可能なライナー型のロードセル。使用雰囲気(防水、防塵、高温)に合わせた対応が可能です。

受注設計品

用途例:ロール荷重計、クレーン過荷重計、力測定

POINT 1
軸受の下など、平面取付が可能なライナー型
POINT 2
剪断タイプで薄型
POINT 3
防水密閉溶接構造、窒素ガス封入
POINT 4
使用雰囲気(防水、防塵、高温)に応じ、あらゆるバリエーションが可能
POINT 5
用途に応じ、サイズ変更はオプションで対応

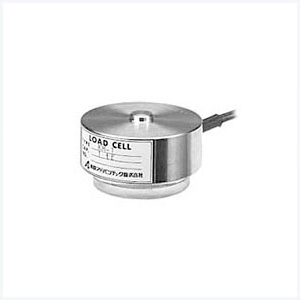

小型圧縮型ロードセル model KM

小型圧縮型ロードセル model KM

小型ながら高精度を実現した圧縮型ロードセル。防水密閉溶接構造。軽量で取り付けも簡単。ステンレス製

用途例:ホッパ重量計、力測定

POINT 1
小型、軽量で高精度
POINT 2
防水密閉溶接構造
POINT 3
低い位置にも取り付け容易
SPEC DOWNLOAD

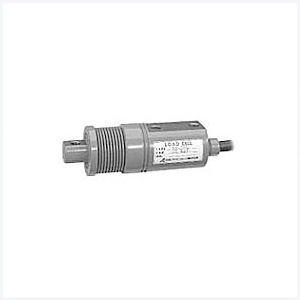

軸型ロードセル model KS

軸型ロードセル model KS

クレーン、ホイスト、リフト等の滑車軸をも兼ねる軸型ロードセル。特殊サイズも製作が可能です。

用途例:クレーン過荷重計、力測定

POINT 1
クレーン、ホイスト、リフト等の滑車軸を兼ねた使用が可能
POINT 2
特殊サイズも製作可能
SPEC DOWNLOAD

ビーム型ロードセル model KB

ビーム型ロードセル model KB

高精度1/3000級。防水密閉溶接構造で、経年変化が少なく安定性の良いビーム型ロードセルです。

用途例:ホッパスケール、台秤

POINT 1
高精度1/3000級
POINT 2
防水密閉溶接構造
POINT 3
経年変化がなく安定性が良い
SPEC DOWNLOAD

耐圧防爆型ロードセル・本質安全防爆型ロードセル

耐圧防爆型ロードセル・本質安全防爆型ロードセル

危険場所でのホッパースケール、タンクスケール、台秤に最適。

耐圧防爆型ロードセル:DF-KE,DFS-KE,ZR-KE

本質安全防爆型ロードセル:HR-JE,HRⅡ-JE
