振れ止め一体型ロードセル式 ホッパ重量計 振れ止め一体型ロードセル式 ホッパ重量計

振れ止め一体型ロードセル式 ホッパ重量計

振れ止め一体型ロードセル式
ホッパ重量計

振れ止め一体型ロードセル式 ホッパ重量計

ロードセル式ホッパ重量計は、各種のホッパ・タンクを自動調芯型ロードセルで支持して内容物の重量を測定し、上下限の警報・供給、排出の制御を行うものです。
振れ止め(タスキ・チェックロッド)に斬新なアイデアによるロードセル取付金具一体型を採用することにより取付工事を容易にしています。
より精度の高い計量制御を行うホッパスケールとしてもご使用いただけます。

POINT 1
タスキ不要の振れ止め機構付
POINT 2
水平許容荷重が大きく、あらゆる用途に適用可能
POINT 3
組み込みが容易で省スペース・裾付け費削減を実現
SPEC DOWNLOAD

概要

ロードセル式ホッパ重量計は、各種のホッパ・タンクを自動調芯型ロードセルで支持して内容物の重量を測定し、上下限の警報・供給、排出の制御を行うものです。 振れ止め(タスキ・チェックロッド)に斬新なアイデアによるロードセル取付金具一体型を採用することにより取付工事を容易にしています。 より精度の高い計量制御を行うホッパスケールとしてもご使用いただけます。

仕様

型式 CB-1 CB-2-5 CB-2-10 CB-3-10 CB-3-20 CB-3-30 CB-4
適用ロードセル HR-2 HR-5 HR-10 HR-10 HR-20 HR-30 HR-50
定格荷重 19.6kN
2tf
49kN
5tf
98.1kN
10tf
98.1kN
10tf
196kN
20tf
294kN
30tf
490kN
50tf
水平許容荷重 39.2kN
4tf
98.1kN
10tf
157kN
16tf

システム構成

振れ止め一体型ロードセル式 ホッパ重量計 システム構成

外形寸法表

振れ止め一体型
型式 CB-1 CB-2-5 CB-2-10 CB-3-10 CB-3-20 CB-3-30
適用ロードセル HR-2 HR-5 HR-10 HR-10 HR-20 HR-30
H 140 140 140 160 160 160
A 180 180 180 200 200 200
B 145 145 145 150 150 150
a 74 74 74 94 94 94
b 78.5 78.5 78.5 106 106 106
t 14 14 14 19 19 19
h 53 53 53 63 63 65
c 3.5 13.5 13.5 13.5 13.5 15.5
質量 10kg 11.5kg 11.5kg 21kg 21kg 21kg
外形図 図1 図2

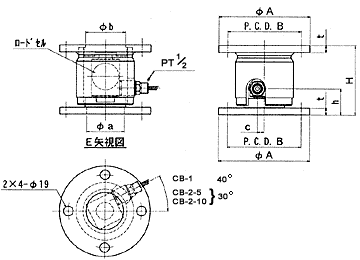

図1:CB-1、CB-2-5、CB-2-10
振れ止め一体型ロードセル式 ホッパ重量計 図1:CB-1、CB-2-5、CB-2-10

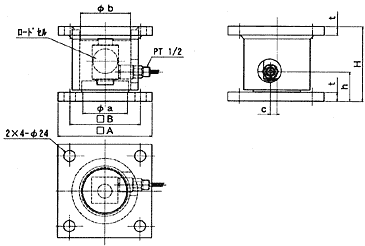

図2:CB-3-10、CB-3-20、CB-3-30
振れ止め一体型ロードセル式 ホッパ重量計 図2:CB-3-10、CB-3-20、CB-3-30

適用ロードセル一覧表

形状 形式 定格荷重(kgf) 定格荷重(tf) 精度
(非直線性)
(%)
20 30 50 100 200 300 500 1 2 5 10 20 30 50 100 200 300
DF DF                       0.05
DF-KE DF-KE                       0.05
CB CB                       0.1~0.2

※掲載内容は予告なく変更することがございます。詳細については当社担当者へお問い合わせ下さい。
