型 式： ATHW-70BPL
ひょう量： 70t
目量： 0.02t
※クレーンスケールで計量した重量値をお手元で確認することが可能なリモコン手元表示器付き。
クレーンフックに吊り下げて使用する計量器です。製造、物流の現場など様々な場面や用途でお使いいただけます。
防水小型/中型クレーンスケール（吊りはかり）
ATHWシリーズ
国産品最高クラスの防塵・防水性能IP65。
国産品クレーンスケールの決定版。
- 国産品最高クラスの防塵・防水性能IP65。屋外・屋内の場所を選ばずお使い頂けます。
- Bluetooth クラス1採用により、無線通信距離が大幅にアップ！（理論無線距離100m）
- 大容量リチウムイオン充電池の採用で、連続使用時間は100時間！
- 中型（5t）、取引証明用モデルもラインアップ！
仕様
| 使用温度条件 | －5℃～＋40℃ |
|---|---|
| 防塵・防水性能 | IP65 （防塵性：粉塵が内部に侵入しない。防水性：いかなる方向からの水の直接噴流によっても有害な影響を受けない。） |
| 重量表示部 | 本体：大型LCD 文字高さ約45mm 手元表示器：LCD 文字高さ約25mm |
| 電源 | ①一般用リチウムイオン充電池
連続使用時間：約50時間以上（バックライトOFF時） ②大容量リチウムイオン充電池（オプション。手元表示器付は標準搭載） |
| 手元表示器 | 「電源」「零調」「風袋引き」「バッテリー残量」 |
| 置台 | 非計量時に使用 |
| バッテリー充電器 | リチウムイオン電池充電用 |
型式一覧表
一般用
| ひょう量 | 汎用 | 手元表示器付 | 目量 |
|---|---|---|---|
| 500kg | ATHW-05BP | ATHW-05BPL | 0.2kg |
| 1,000kg | ATHW-1BP | ATHW-1BPL | 0.5kg |
| 1,500kg | ATHW-1.5BP | ATHW-1.5BPL | 0.5kg |
| 2,000kg | ATHW-2BP | ATHW-2BPL | 1kg |
| 3,000kg | ATHW-3BP | ATHW-3BPL | 1kg |
| 5t | ATHW-5BP | ATHW-5BPL | 2kg |
※型式内の記号でB(P)L型は、B：一般用、P：大容量バッテリー、L：手元表示器付きとなります。
取引証明用
| ひょう量 | 汎用 | 手元表示器付 | 目量 |
|---|---|---|---|
| 500kg | ATHW-05MP | ATHW-05MPL | 0.2kg |
| 1,000kg | ATHW-1MP | ATHW-1MPL | 0.5kg |
| 2,000kg | ATHW-2MP | ATHW-2MPL | 1kg |
| 3,000kg | ATHW-3MP | ATHW-3MPL | 1kg |
| 5t | ATHW-5MP | ATHW-5MPL | 2kg |
※取引証明用は、表に示す目量以外も用意しています。
手元表示器
クレーンスケールで計量した重量値をお手元で確認することが可能なリモコン手元表示器です。風袋引き、ゼロ調も指示可能です。
※防水・防塵仕様ではありません。
仕様
| 型式 | ATH-L01 |
|---|---|
| Bluetooth | Ver.2.0+EDR準拠（通信距離：最大40mまで可能） |
| 表示部 | LCD/5桁/文字高さ25mm |
| 状態表示 | センタゼロ、風袋引き、バッテリー残量 |
| 操作スイッチ | 電源、ゼロ調、風袋引き、プリンタ印字(＊ボタン) |
| 電源 | アルカリ単３乾電池 ４個 |
| 使用可能時間 | 約100時間以上 |
| 使用周囲温度 | -5℃～＋40℃ |
| 使用周囲湿度 | 45～85％RH（結露しないこと） |
| 外形寸法 | W136×H95×D37（mm） |
| 質量 | 約0.4kg |
表示部プロテクタ （オプション）
表示部を保護するプロテクタも装着可能です。
大型クレーンスケール（吊りはかり）
ATHWシリーズ
屋外、屋内でも見やすいクラス最大の文字高さを採用。 手元表示器であらゆる方向から計測が可能です。
- 国産品最高クラスの防塵・防水性能IP62。
屋外・屋内の場所を選ばずお使い頂けます。 - Bluetooth クラス1採用により、無線通信距離が大幅にアップ！（理論無線距離100m）
- 大容量リチウムイオン充電池の採用で、連続使用時間は100時間！
- 取引証明用モデルもラインナップ
仕様
| 使用温度条件 | －5℃～＋40℃ |
|---|---|
| 防塵・防水性能 | IP62（防塵性：粉塵が内部に侵入しない。防水性：鉛直から 15°以内の滴下によっても有害な影響を受けない。） |
| 重量表示部 | 本体：大型LCD 文字高さ約45mm 手元表示器：LCD 文字高さ約25mm |
| 電源 | ①一般用リチウムイオン充電池 連続使用時間：約50時間以上（バックライトOFF時） ②大容量リチウムイオン充電池（オプション。手元表示器付は標準搭載） 連続使用時間：約100時間以上（バックライトOFF時） ③AC100V仕様 |
| 手元表示器 | 「電源」「零調」「風袋引き」「バッテリー残量」 |
| 置台 | 非計量時に使用 |
| バッテリー充電器 | リチウムイオン電池充電用 |
| 電源仕様 | AC100V仕様 |
型式一覧表
一般用
| ひょう量 | 汎用 | 手元表示器付 | 目量 |
|---|---|---|---|
| 10t | ATHW2-10BP | ATHW2-10BPL | 5kg |
| 20t | ATHW2-20BP | ATHW2-20BPL | 10kg |
| 30t | ATHW2-30BP | ATHW2-30BPL | 20Kg |
| 50t | ATHW-50BP | ATHW-50BPL | 20kg |
取引証明用
| ひょう量 | 汎用 | 手元表示器付 | 目量 |
|---|---|---|---|
| 10t | ATHW2-10MP | ATHW2-10MPL | 10kg |
| 20t | ATHW2-20MP | ATHW2-20MPL | 20kg |
※記号説明 B＝一般用、M＝取引証明用、P＝大容量リチウムイオン充電池、L＝手元表示器
※掲載内容は予告なく変更することがございます。詳細については当社担当者へお問い合わせ下さい。
小型クレーンスケール（吊りはかり）
ATHシリーズ
重量値を手元表示器で確認可能な、国産品クレーンスケールの決定版。
- 屋外、屋内でも見やすいクラス最大の文字高さ45mmLCDを採用
- 手元表示器により、あらゆる方向から計測可能
- アルミダイキャストケースで小型軽量
- 環境にやさしいリチウムイオン充電池採用
仕様
| 使用温度条件 | －5℃～＋40℃ |
|---|---|
| 使用湿度条件 | 45％～85％RH |
| 重量表示部 | 本体：大型LCD 文字高さ約45mm 手元表示器：LCD 文字高さ約25mm |
| 電源 | リチウムイオン充電池 使用可能時間：約50時間以上 （バックライトOFF、リモコン未使用時） |
| 手元表示器 | 「電源」「零調」「風袋引き」「バッテリー残量」 |
| 置台 | 非計量時に使用 |
| バッテリー充電器 | リチウムイオン電池充電用 |
型式一覧表
一般用
| ひょう量 | 標準 | 手元表示器付 | 目量 |
|---|---|---|---|
| 500kg | ATH-05B | ATH-05BL | 0.2kg |
| 1,000kg | ATH-1B | ATH-1BL | 0.5kg |
| 2,000kg | ATH-2B | ATH-2BL | 1kg |
| 3,000kg | ATH-3B | ATH-3BL | 1kg |
※掲載内容は予告なく変更することがございます。詳細については当社担当者へお問い合わせ下さい。
特型クレーンスケール（吊秤）
超大型のひょう量やクレーン組み込みタイプなど、特型のクレーンスケールも製作。
製鉄所の厳しい環境で鍛えたノウハウで、様々なご要望に対応いたします。
- 50tを超えるひょう量や、クレーンに組み込むタイプなど、様々なタイプを製作可能。
- 荷重を検知するロードセルは自社製品を使用。安定した性能でご提供します。
- 破損が大事故に繋がるクレーンスケール。安全かつ安心してお使い頂けるよう、クレーン構造規格に基づいた安全設計をしています。
- 無線式など、お客様のニーズに合わせたカスタマイズが可能。お気軽にご相談ください。
70t ATHW型クレーンスケール
ATHW型クレーンスケールの特型（ひょう量70t）です。
120t 天井クレーン組込用クレーンスケール
天井クレーンに組み込むタイプのクレーンスケール（ひょう量120t）です。
型 式： ATH-120BL
ひょう量： 120t
目量： 0.1t
※クレーンスケールで計量した重量値をお手元で確認することが可能なリモコン手元表示器付き。
表示部

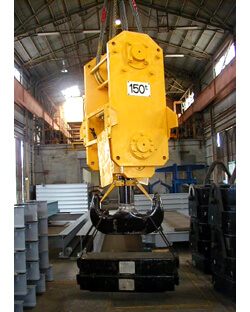

150t 天井クレーン組込用クレーンスケール
天井クレーンに組み込むタイプのクレーンスケール（ひょう量150t）です。
型 式： 特型クレーンスケール
ひょう量： 150t
目量： 0.1t
※鉄板が外れているのは調整作業のためです。
2台合算仕様
クレーンスケール 無線ユニット
計量した重量値を無線で通信。プリンタ印字やパソコンへの取り込みも可能。
- クレーンスケールで計量した重量値を、手元表示器の[＊]ボタンを押すだけでプリンタに印字
- 中継ユニットからのRS-232C出力をパソコンに取り込み、データを記録可能
- パソコンに記録したデータはラベル作成や帳票作成など、多用途に利用可能
（パソコン側ソフトはオプション） - クレーンスケール～中継ユニット間、中継ユニット～手元表示器間はBluetoothで通信。通信距離は各40m、最大80mまで可能
概様
クレーンスケール無線ユニットは、ATHクレーンスケール（小型クレーンスケール、大型クレーンスケール）と組み合わせ、クレーンスケールからの計量値をBluetooth(ブルートゥース)無線を利用し、手元表示器での計量値表示(※)や、プリンタへの印字、パソコンまたは表示記録装置での集計を可能にするシステムです。
※ クレーンスケールと手元表示器のみの組み合わせの場合、中継ユニットは不要です。
中継ユニット
クレーンスケールと手元表示器やプリンタ、パソコンなどとの通信を中継するユニットです。
クレーンスケール～中継ユニット間、および中継ユニット～手元表示器間は、Bluetoothで通信します。
パソコン、プリンタには有線で接続します。
※防水・防塵仕様ではありません。
仕様
| 型式 | ATH-CU-1 |
|---|---|
| 電源 | AC100～250V，50/60Hz |
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 5～90％RH（結露しないこと） |
手元表示器
クレーンスケールで計量した重量値をお手元で確認することが可能なリモコン手元表示器です。風袋引き、ゼロ調も指示可能です。
※防水・防塵仕様ではありません。
仕様
| 型式 | ATH-L01 |
|---|---|
| Bluetooth | Ver.2.0+EDR準拠（通信距離：最大40m(中継ユニット～手元表示器間)） |
| 表示部 | LCD/5桁/文字高さ25mm |
| 状態表示 | センタゼロ、風袋引き、バッテリー残量 |
| 操作スイッチ | 電源、ゼロ調、風袋引き、プリンタ印字(＊ボタン) |
| 電源 | アルカリ単3乾電池 4個 |
| 使用可能時間 | 約100時間以上 |
| 使用周囲温度 | -5～40℃ |
| 使用周囲湿度 | 45～85％RH（結露しないこと） |
| 外形寸法 | W136×H95×D37（mm） |
| 質量 | 約0.4kg |
サーマルプリンタ
手元表示器からの指示で、重量値をプリンタに印字させることができます。計量した合計値を印字させることも可能です。※防水・防塵仕様ではありません。
印字例および外形図はこちらをクリックしてください。
仕様
| 型式 | CT-S280（ラインサーマルドット式） |
|---|---|
| 印字用紙サイズ | サーマルロール紙（58mm×φ83mm） |
| 印字速度 | 80mm/秒（最速，印字濃度100％) |
| インタフェース | USB |
| 電源 | AC100～240V、50/60Hz |
| 使用周囲温度 | 5～45℃ |
| 使用周囲湿度 | 10～85％RH（結露しないこと） |
| 外形寸法 | W106×H116.5×D170（mm） |
| 質量 | 約0.43kg |
| 付属品 | サーマルロールペーパー1巻、ACアダプター1個 |
ドットプリンタ
手元表示器からの指示で、重量値をプリンタに印字させることができます。
計量した合計値を印字させることも可能です。
複写式印字用紙（複写2枚（合計3枚））もご使用いただけます。
※防水・防塵仕様ではありません。
印字例および外形図はこちらをクリックしてください。
仕様
| 型式 | MPT-111ES |
|---|---|
| 印字方式 | ９ドット インパクトドット方式 |
| 印字桁数 | ANK 40桁（5×7フォント） 漢字 20桁（16×16全角文字） |
| 印字領域 | 56.0mm（紙幅：76mm），63.6mm（紙幅：89mm） |
| 印字速度 | 約3桁／秒 |
| 用紙 | 形態 スプロケットファンフォールド紙 紙幅 3インチ（76mm），3.5インチ（89mm） オリジナル＋コピー2枚 |
| 動作環境 | 温度 0～50℃ 湿度 30～90％（但し，結露しないこと） |
| 電源 | AC100v |
| インクリボン | IR-61B |
| 外形寸法 | 164(W)×348(D)×155(H)mm |
| 質量 | 本体：2.1kg，ペーパーボックス：0.15kg |
※掲載内容は予告なく変更することがございます。詳細については当社担当者へお問い合わせ下さい。
