力測定

あらゆる環境下で力測定が可能なロードセルのラインアップです。

ロードセル 力測定

ロードセル 力測定

目的に応じて選べる多彩なロードセルです。張力、圧下力、反力、トルクなど、あらゆる方向の力を測定可能。

適用ロードセル

形状 形式 定格荷重（kgf） 定格荷重（tf） 精度
（非直線性）
（％）
20 30 50 100 200 300 500 1 2 5 10 20 30 50 100 200 300
TM-H
水平力検出		 TM-H               ● ●                 0.2
TM-V
垂直力検出		 TM-V                 ● ● ●             0.2
TM-V
水平力検出		 TM-HA         ●                         0.2
TM-V
水平力検出		 TM-HB         ●   ● ●                   0.2
SPL SPL                     ★ ★ ★ ★ ★ ★   2～4
KM KM     ● ● ●   ● ● ● ● ●             0.2～0.3
KS KS               ● ● ● ● ● ●         2

●標準仕様品 ★受注生産品

フランジ型トルク反力計

フランジ型トルク反力計

電動モータの出力軸トルク反力を、的確に検出が可能なトルク反力計です。

POINT 1
シンプルな構造で縦型モータに容易に組み込み可能。
POINT 2
従来のカップリングタイプに対し、省スペース化も実現。
POINT 3
ベアリングなどの回転部がなく、メンテナンスフリー。

用途

攪拌機トルク制御など

仕様

トルク容量 0.1～5kNm
非直線性 ±0.2％R.O.

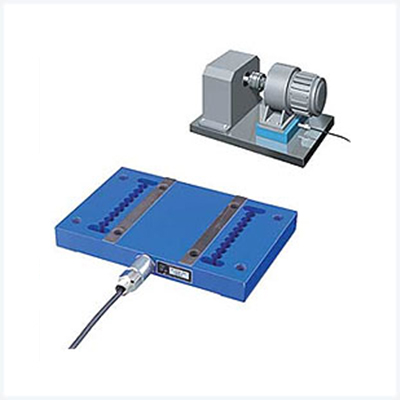

プレート型トルク反力計

プレート型トルク反力計

モータベース下でトルクを検出する新方式を採用。電動モータの出力軸トルク反力を、的確に検出可能にします。

POINT 1
スリップリングがなく、保守が不要
POINT 2
回転部がなく、静止から超高速回転まで高精度
POINT 3
高剛性、高速応答により作業性をアップ
POINT 4
従来のカップリングタイプに対して省スペース
POINT 5
非回転タイプで軸心合わせが容易

用途

プレート型トルク反力計 用途
プレート型トルク反力計 用途
  • モータ性能試験
  • エンジン性能試験
  • ブレーキ性能試験
  • 変速機試験
  • ポンプ、コンプレッサー試験
  • 粘性抵抗試験
  • 攪拌機トルク制御
  • スクリュー、搬送機過負荷防止

仕様

トルク容量 50～2,000Nm
非直線性 ±0.2％R.O.

※掲載内容は予告なく変更することがございます。詳細については当社担当者へお問い合わせ下さい。
