ベルトウエヤ KW-LUシリーズ
各種粉・粒・塊状の原料や製品を、ベルトコンベアによる輸送状態で計量するロードセル式のベルトウエヤ（ベルトスケール）。
- フレームはコンパクトな構造で、全体がコンベヤフレームの中に設置されます。
- 計量キャリヤの変位が小さく、ベルトテンションの変動分の影響が少なくなっています。
- ベルトコンベヤ上部または横側に構造物がなく、据付、メンテナンスが容易です。
- スパン調整は標準装備の検錘の掛け換えで行えます。
- 過荷重作用時のロードセル保護装置を持っています。
- フレームは形鋼を主体とした溶接構造で、十分な曲げ、捩り剛性を有し、荷重作用時の歪量が最小になるように設計されています。
検出台
ベルトテンションの変動による影響を最小限に抑え、正確な計量を実現した下置型荷重検出台。
- フレームはコンパクトな構造で、全体がコンベヤフレームの中に設置されます。
- 計量キャリヤの変位が小さく、ベルトテンションの変動分の影響が少なくなっています。
- ベルトコンベヤ上部または横側に構造物がなく、据付、メンテナンスが容易です。
- スパン調整は標準装備の検錘の掛け換えで行えます。
- 過荷重作用時のロードセル保護装置を持っています。
- フレームは形鋼を主体とした溶接構造で、十分な曲げ、捩り剛性を有し、荷重作用時の歪量が最小になるように設計されています。
仕様
| 荷重検出台名称 | LU-40型 LUD-40型 |
LU-120型 LUD-120型 |
LU-240型 LUD-240型 |
LU-450型 LUD-450型 |
|---|---|---|---|---|
| 測定能力 | ～40kg／m | 40～120kg／m | 120～240kg／m | 240～450kg／m |
| ベルト幅 | 400～900mm | 750～1,200mm | 750～1,200mm | 900～1,800mm |
| キャリヤピッチ | 800～1,200mm | 800～1,200mm | 1,000～1,200mm | 800～1,200mm （LUDは1,000～1,200mm） |
| ロードセル | CBE1型またはCMM1型 | |||
| 精度 | ±0.5～1.0％ | |||
注）表の測定能力は、目安値で、ベルト幅、キャリヤピッチにより多少異なります。従って荷重検出台の詳細仕様は、コンベヤの測定能力、ベルト幅、キャリヤピッチに合わせて当社が最適なものを選択いたします。
※LUD型は、働長を長くすることにより精度をUPしています。
標準機種
| ベルト幅 | 400 | 450 | 500 | 600 | 650 | 750 | 800 | 900 | 1,000 | 1,050 | 1,200 | 1,400 | 1,600 | 1,800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LU-40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| LU-120 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| LU-240 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| LU-450 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |

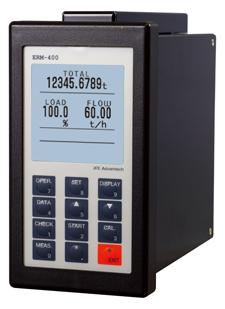

輸送量積算計 ERM-400SP
優れた操作性と自動校正機能で高精度の計量をサポート。
- 自動ゼロおよびスパン調整機能を内蔵しているため、校正作業が容易です。
- ロードセル4個までの印加電源および受信増幅機能を有します。
- 高速マイクロコンピューターの採用で、すべての演算をディジタル処理し、高精度を維持します。
仕様
| 項目 | 積算計 | |
|---|---|---|
| ERM-400SP | ||
| 入力 | 荷重信号 | ロードセル入力 DC0～20mV |
| ベルト速度信号 | 0～120Hz デューティ比 30～70% | |
| 制御信号 | ホールド チェック可 ゼロ調整開始 スパン調整開始 |
|
| 出力 | ロードセル印加電圧 | DC10V、120mA 350Ω系ロードセル1～4個 |
| 瞬間輸送量信号 負荷率信号 |
DC4～20mA （負荷抵抗500Ω以下） DC4～20mA （負荷抵抗500Ω以下） |
|
| 積算パルス信号 | 半導体リレー接点 負荷容量AC/DC115V 150mA以下 |
|
| モータ制御信号 | - | |
| 制御信号 | チェック中 チェック完了 負荷率 上限・下限 瞬間輸送量 上限・下限 ベルトスリップ 異常・正常 |
|
| 表示 | 表示素子 | 液晶 128×128ドット |
| 文字サイズ | 縦8mm×横4mm（積算値等） | |
| 通常運転時 表示項目 | 積算値、負荷率、瞬間輸送量、アラーム他 | |
| 操作部 | メンブレンスイッチ12キー | |
| 電源 | AC85～250V、50／60Hz | |
| 消費電力 | 最大約50W（100V時） | |
| 周囲条件 | 温度：-5～＋50℃、湿度：45～85％RH | |
| 積算精度 | 直線性±0.05%F.S. 温度係数50ppm/℃ | |

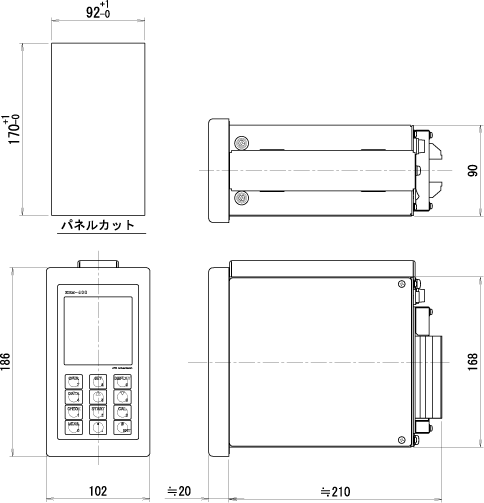

寸法図

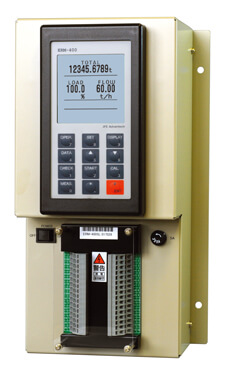

輸送量積算計 ERM-400SL
防塵・防水盤タイプの積算計。
- 自動ゼロおよびスパン調整機能を内蔵しているため、校正作業が容易です。
- ロードセル4個までの印加電源および受信増幅機能を有します。
- 高速マイクロコンピューターの採用で、すべての演算をディジタル処理し、高精度を維持します。
仕様
| 項目 | 積算計 | |
|---|---|---|
| ERM-400SL | ||
| 入力 | 荷重信号 | ロードセル入力 DC0～20mV |
| ベルト速度信号 | 0～120Hz デューティ比 30～70% | |
| 制御信号 | ホールド チェック可 ゼロ調整開始 スパン調整開始 |
|
| 出力 | ロードセル印加電圧 | DC10V、120mA 350Ω系ロードセル1～4個 |
| 瞬間輸送量信号 負荷率信号 |
DC4～20mA （負荷抵抗500Ω以下） DC4～20mA （負荷抵抗500Ω以下） |
|
| 積算パルス信号 | 半導体リレー接点 負荷容量AC/DC115V 150mA以下 |
|
| モータ制御信号 | - | |
| 制御信号 | チェック中 チェック完了 負荷率 上限・下限 瞬間輸送量 上限・下限 ベルトスリップ 異常・正常 |
|
| 表示 | 表示素子 | 液晶 128×128ドット |
| 文字サイズ | 縦8mm×横4mm（積算値等） | |
| 通常運転時 表示項目 | 積算値、負荷率、瞬間輸送量、アラーム他 | |
| 操作部 | メンブレンスイッチ12キー | |
| 電源 | AC85～250V、50／60Hz | |
| 消費電力 | 最大約50W（100V時） | |
| 周囲条件 | 温度：-5～＋50℃、湿度：45～85％RH | |
| 積算精度 | 直線性±0.05%F.S. 温度係数50ppm/℃ | |

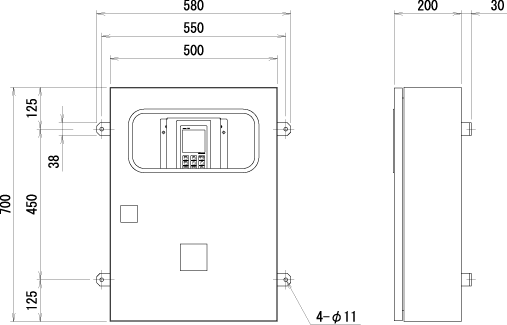

寸法図（壁掛盤収納例）
輸送量積算計 ERM-500
屋外でも見易い5インチTFTカラー液晶を採用
- グラフ表示で輸送状況をリアルタイム確認可能
- ログ機能を搭載，USBメモリーに読み書き可能
- 豊富な種類の接点出力を設定で任意に割付可能
仕様
| 項目 | 積算計（ERM-500 SP・SL) | 積算調節計（ERM500DP・DL) | |
|---|---|---|---|
| 入力 | 荷重信号 | 口ードセル入力 0～30mA | |
| ベルト速度信号 | ０～400Hz デューティー比 30～70% | ||
| 制御信号 |
ホールド チェック可 ゼロ調整開始 スパン調整開始 低速運転 積算値リセット ※条件あり サブ積算値リセット ※条件あり |
（左記信号に加え下記信号が入力可能） 運転開始 設定モード:リモー卜設定 偏差リセット 制御出力ホールド |
|
| 出力 | ロードセル印加電圧 | DC10V(無負荷時)120mA 350Ω系ロードセル１～４個 | |
| 積算パルス信号 | 半導体リレー接点2ch、負荷容量AC/DC115V 150mA 以下 | ||
| 制御信号 |
（出力点数 標準16点、オプション4点） チェック中 チェック完了 チェック異常 正常 低速運転中 速度検出 ホールド中 負荷率アラーム（上限/下限) 瞬間輸送量アラーム（上限/下限) ベルトスリップ、速度上限 一括アラーム |
（左記信号に加え下記信号が割付可能、 出力点数：標準16点、オプション4点） RUN中 偏差（上限/下限/上下限) 設定モード（自動/手動/リモート) |
|
| アナログ出力 |
DC4～20mA出力、負荷抵抗500Ω以下 （オプションの電圧出力は DC0～10V、DC0～12V、DC1～5V、DC1～10Vから選択） 標準3 点、オプション1 点の選択が 可能 （輸送量、負荷率、ゼ口調補正量、ベルト速度） |
DC4 ～ 20mA出力、負荷抵抗 500Ω 以下 （オプションの 電圧出力はDC0～10V、DC0～12V、DC1～5V、DC1～10Vから選択 ） 標準3 点、オプション1点の選択が可能 （左記信号に加え制御出力の中から4点） |
|
| 表示 | 表示素子 | 5インチTFTカラー液晶 画素数：320×240ドット | |
| 通常運転時表示項目 | 積算値、負荷率、輸送量、ベルト速度、水分補正、アラーム他 | ||
| 積算精度 | 直線性±0.05%FS 温度係数20ppm/℃ | ||
| 操作部 | メンブレンスイッチ（シートキー） | ||
| 電源 | AC85 ～ 264V 50/60Hz | ||
| 消費電力 | 最大10W (100V時、標準仕様) | ||
| 周囲条件 | 温度－10～50℃ 湿度85%RH以下 | ||
| 質量 | SP型：約2kg、SL型：約4kg | DP型：約2kg、DL型：約4kg | |
寸法図（壁掛盤収納例）
